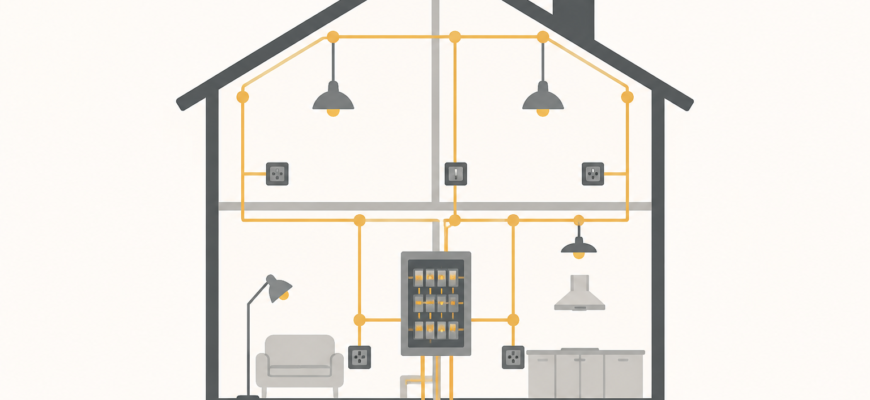

Схема разводки электропроводки в частном доме: как правильно спланировать линии и избежать ошибок

Схема разводки электропроводки в частном доме нужна не только для того, чтобы «развести провода по комнатам». От того, насколько грамотно она составлена, зависит безопасность, удобство пользования электричеством и возможность нормально обслуживать систему через несколько лет.

На практике большинство проблем появляется не из-за самого монтажа, а из-за ошибок на этапе планирования. Не хватает отдельных линий на мощную технику, розетки оказываются в неудобных местах, освещение подключают без учёта будущей мебели, а при ремонте невозможно понять, где проходит кабель.

Хорошая схема электропроводки должна отвечать на несколько вопросов: откуда приходит питание, какие группы потребителей будут в доме, сколько нужно автоматов в щитке, где расположить розетки и как защитить каждую линию от перегрузки.

С чего начинается схема электропроводки в частном доме

Начинать нужно не с прокладки кабеля, а с составления плана дома. Берётся чертёж с расположением комнат, мебели и бытовой техники. Даже если дом ещё строится, важно заранее понимать, где будут кухня, санузлы, котельная, рабочая зона и места установки оборудования.

На схеме отмечают:

• ввод электрического кабеля в дом;
• место установки распределительного щита;
• группы освещения;
• розетки в каждой комнате;
• отдельные линии для мощных приборов;
• места установки выключателей;
• заземление и защитные устройства.

Главный принцип — не объединять всё в одну общую линию. Электропроводка должна быть разделена на группы. Тогда при проблеме с одним потребителем не отключится весь дом, а нагрузка будет распределяться равномерно.

Какие группы обычно закладывают в частном доме

В небольшом доме иногда пытаются сделать минимальную схему: один автомат на свет, один на розетки и несколько дополнительных линий. Такой вариант может работать, но он неудобен в эксплуатации.

Практичная схема обычно включает отдельные группы:

1. Освещение. Отдельные линии на разные зоны дома позволяют оставить часть помещений со светом при аварии.
2. Обычные розетки. Для бытовых приборов с небольшой мощностью.
3. Кухонная группа. Для техники, которая используется постоянно.
4. Мощные потребители. Электроплита, бойлер, стиральная машина, насосы, отопительное оборудование.
5. Наружное питание. Для освещения участка, гаража, ворот или хозяйственных построек.

Чем больше площадь дома и количество оборудования, тем важнее грамотное разделение. В современном доме электричество используется практически во всех системах: от освещения до отопления и автоматизации.

Пример распределения линий в щитке

Распределительный щит — это место, где сходятся все линии дома. Его задача не просто включать и выключать электричество, а защищать проводку и людей.

Группа	Для чего нужна	Что подключают
Освещение	Питание светильников	Люстры, точечные светильники, уличный свет
Розетки комнат	Обычные бытовые нагрузки	Телевизор, компьютер, зарядки, бытовая техника
Кухня	Повышенная нагрузка	Холодильник, чайник, микроволновка, посудомойка
Отдельные мощные линии	Безопасное подключение оборудования	Плита, бойлер, электрокотёл, насос
Улица и хозяйственные зоны	Независимое питание внешних объектов	Освещение двора, гараж, мастерская

Количество групп не должно быть минимальным «для экономии». Переделывать готовую проводку намного сложнее и дороже, чем сразу заложить дополнительные линии.

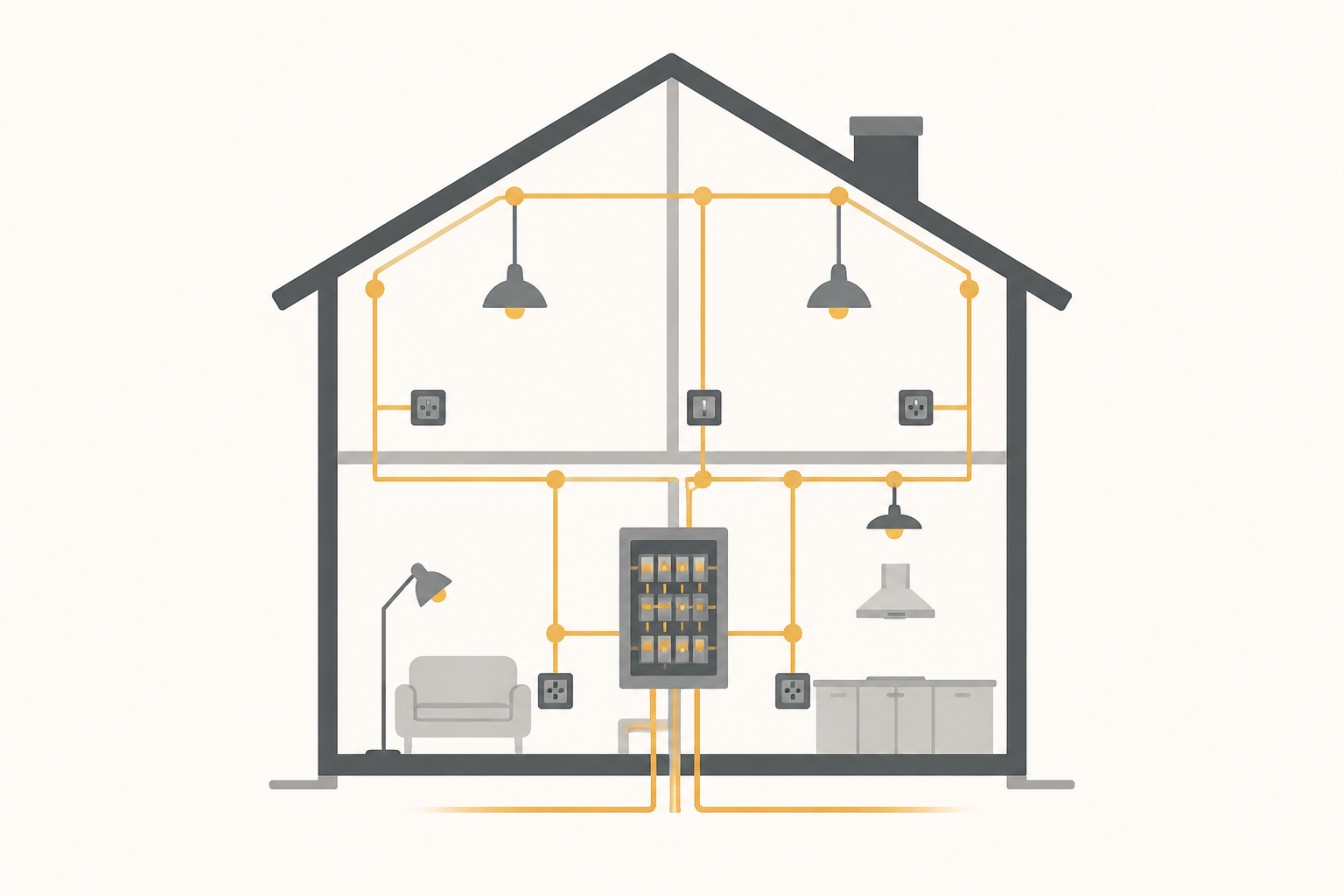

Как выглядит правильная схема разводки по дому

В большинстве частных домов используется радиальная схема. При таком варианте отдельный кабель идёт от щита к конкретной группе потребителей.

Например:

• из щита выходит кабель на освещение первого этажа;
• отдельный кабель идёт на розетки кухни;
• отдельная линия питает санузел;
• отдельная линия используется для бойлера;
• гараж или мастерская получают собственную группу.

Преимущество такого подхода — понятность и безопасность. Если потребуется ремонт или замена оборудования, не нужно отключать весь дом.

Старая схема, когда от одной коробки последовательно запитываются десятки розеток, для нового строительства обычно менее удобна. Она сложнее в диагностике и сильнее ограничивает возможности модернизации.

Как рассчитать количество розеток и точек освещения

Одна из частых ошибок — планировать электрику после отделки. В результате приходится использовать удлинители и тройники.

Лучше заранее пройтись по каждой комнате и представить обычный день:

• где будет стоять телевизор;
• куда подключится компьютер;
• где будет рабочий стол;
• какая техника будет на кухне;
• где понадобится зарядка телефона;
• какие приборы будут использоваться временно.

Например, на кухне лучше предусмотреть несколько отдельных точек питания: для постоянной техники и для приборов, которые используются время от времени. Розетка за холодильником и розетка для чайника — это разные задачи, и располагать их нужно с учётом реальной эксплуатации.

Выбор способа прокладки проводки

В частном доме обычно используют один из двух вариантов: открытую или скрытую проводку.

Вариант	Где применяют	Особенности
Скрытая проводка	Кирпичные, бетонные, газобетонные дома	Кабели находятся внутри стен или защитных каналов, внешний вид аккуратнее
Открытая проводка	Деревянные дома, технические помещения, стили с открытыми коммуникациями	Проще обслуживать и ремонтировать, но требуется правильная защита

Выбор зависит не только от внешнего вида. Например, в деревянных конструкциях требования к защите проводки значительно строже из-за пожарной безопасности.

Что нужно учитывать при составлении схемы

При проектировании электрики полезно сразу учитывать будущие изменения. Дом редко остаётся таким же, каким был в момент заселения.

Стоит заранее предусмотреть:

• резервные места в электрическом щите;
• дополнительные кабели для возможного оборудования;
• питание участка и хозяйственных построек;
• место для подключения генератора или резервного источника;
• отдельные линии для систем отопления и водоснабжения.

Лучше оставить небольшой запас возможностей, чем через несколько лет вскрывать стены ради нового кабеля.

Частые ошибки при разводке электропроводки

Большинство проблем возникает из-за желания сделать быстрее или дешевле на начальном этапе.

• Слишком мало розеток. После установки мебели оказывается, что техника подключается через удлинители.
• Одна линия на весь дом. При неисправности приходится отключать всё помещение.
• Отсутствие отдельных линий для мощных приборов. Это создаёт перегрузку обычных розеточных групп.
• Экономия на защитных устройствах. Электрощит должен обеспечивать безопасность, а не просто выполнять функцию выключателя.
• Нет схемы после монтажа. Через несколько лет сложно определить расположение кабелей.
• Прокладка кабеля без учёта будущей отделки. Можно случайно повредить проводку при сверлении стен.

Не стоит самостоятельно менять параметры защитных устройств или подключать сложное оборудование без понимания нагрузки и требований безопасности. Ошибка в электропроводке может привести к повреждению техники или опасной ситуации.

Как сделать схему разводки удобной для дальнейшей эксплуатации

Хорошая электропроводка — это не только правильно уложенные кабели. Через несколько лет важно понимать, как устроена система.

Практичные рекомендации:

1. Сохраните финальную схему после завершения работ.
2. Подпишите все автоматы в щитке понятными названиями: «кухня», «свет второй этаж», «насос».
3. Сфотографируйте трассы кабелей до закрытия стен отделочными материалами.
4. Оставьте свободные места в щите для будущих расширений.
5. Разделяйте жилые помещения, хозяйственные зоны и мощное оборудование.

Эти простые действия сильно упрощают обслуживание дома. Когда нужно добавить розетку, заменить прибор или найти проблему, не приходится действовать методом проб и ошибок.

Какую схему выбрать в зависимости от ситуации

Если строится небольшой дачный дом

Можно сделать более компактную систему, но всё равно стоит разделить освещение, розетки и мощные приборы. Даже небольшой дом может потреблять много энергии зимой или при использовании бытовой техники.

Если это постоянное жильё

Лучше сразу делать полноценную схему с отдельными линиями. Постоянное проживание означает больше нагрузки: кухня, техника, отопление, интернет-оборудование, инструменты.

Если есть электрическое отопление

Отопительное оборудование нужно рассматривать отдельно от обычных потребителей. Для него заранее рассчитывают отдельные линии и защиту.

Если планируется гараж или мастерская

Лучше вывести отдельное питание. Инструменты и оборудование часто имеют высокую мощность и не должны нагружать бытовые линии дома.

Как понять, что схема электропроводки составлена правильно

Перед монтажом стоит проверить несколько моментов:

• каждая крупная нагрузка имеет свою линию;
• понятно, какие помещения питаются от каждого автомата;
• розетки расположены с учётом мебели и техники;
• есть запас для будущих изменений;
• после монтажа можно восстановить расположение кабелей.

Схема электропроводки в частном доме должна быть не просто рисунком с линиями. Это рабочий план всей электрической системы, который учитывает привычки жильцов, оборудование и безопасность.

Главный вывод

Правильная разводка электропроводки начинается с планирования, а не с прокладки кабеля. Сначала определяют группы потребителей, расположение техники и нагрузку, затем составляют схему щита и только после этого выполняют монтаж.

Для небольшого дома достаточно разумного разделения линий, а для постоянного проживания лучше сразу предусмотреть отдельное питание для кухни, отопления, хозяйственных зон и будущего оборудования. Чем подробнее схема сделана заранее, тем меньше проблем возникнет при эксплуатации дома.
