Двигатель на 380 подключить на 220 В через конденсаторы и без конденсаторов.

В статье вы узнаете о том, каким образом можно двигатель на 380 подключить на 220 В. В бытовой сети напряжение однофазное 220 В. А большая часть асинхронных моторов рассчитана на 380 В и три фазы. А при изготовлении самодельных сверлильных станков, бетономешалок, наждаков и прочих возникает необходимость использовать мощный привод. Мотор от болгарки, например, не получится использовать – у него много оборотов, а мощность маленькая, приходится применять механические редукторы.

Принципы работы электронной схемы: запуск трехфазного асинхронного электродвигателя без конденсаторов

Для подключения в однофазную сеть по этому методу подойдет любой асинхронный движок типового исполнения.

Асинхронный двигатель

Автор Голик обращает внимание, что обороты ротора в минуту должны составлять не 3000, а 1500. Связано это с конструкцией обмоток статора.

Характеристики электродвигателя

Мощность устройства ограничена электрическими характеристиками силовых диодов и тиристоров — 10 ампер с величиной обратного напряжения более 300 вольт.

Три обмотки статора необходимо подключать по схеме треугольника.

Схема статора

Их выводы собираются на клеммной колодке тремя последовательными перемычками.

Схема подключения обмоток

Напряжение 220 вольт подключается через защитный автоматический выключатель параллельно одной обмотке, назовем ее «A». Две другие оказываются последовательно соединенными между собой и параллельно — с ней.

Обозначим их «B» и «C». На выводы одной из них, например, «B» подключается электронный блок. Назовем его ключом «k».

Представим, что ее контакт всегда разомкнут, а напряжение подано. Тогда по цепочкам «A» и «B+C» станут протекать токи Ia и Ib+c. Мы знаем, что сопротивление всех обмоток статора (резистивно-индуктивное) одинаково.

Поэтому в цепи «A» ток станет в два раза превышать вектор Ib+c, а по фазе они будут совпадать.

Принцип работы электронного ключа

Каждый из этих токов создаст вокруг себя магнитный поток. Но, они не смогут в этой ситуации привести во вращение ротор.

Чтобы электродвигатель стал работать, необходимо сдвинуть по углу два этих магнитных потока (или токи между собой). Эту функцию в нашем случае выполняет электронный ключ.

Его конструкция собрана так, что он кратковременно замыкается, а затем размыкается, шунтируя обмотку «B».

Виды токов

Для этого процесса выбирается момент времени, когда синусоида напряжения достигает максимального амплитудного значения, а сила тока в обмотке «C», ввиду ее индуктивного сопротивления, минимальна.

Резкое закорачивание сопротивления «B» в цепи «B+C» создает бросок тока через замкнутый электронный контакт по виткам обмотки «C», который быстро возрастает и затем снижается под влиянием уменьшения амплитуды напряжения до нуля.

Между токами в обмотках «A» и «C» образуется временной сдвиг, обозначенный буквой φ. За счет возникновения этого угла сдвига фаз создается суммирующий магнитный поток, начинающий раскрутку ротора двигателя.

Форма тока в обмотке «C» при работе электронного ключа отличается от гармоничной синусоиды, но она не мешает создать на валу ротора крутящий момент.

При переходе полуволны синусоиды напряжения в область отрицательных значений картина повторяется, а двигатель продолжает раскручиваться дальше.

Схема устройства

Запуск трехфазного двигателя от однофазной сети без конденсатора

Данное управление двигателем мало кому известно и практически не используется. Преимущество предлагаемого пускового устройства в том, что значительно уменьшается потеря мощности двигателя. При пуске трехфазного двигателя 220 В помощью конденсатора потеря мощности составляет минимум 30%, а может достигать 50%. Использование этого пускового устройства снижает потерю мощности до 3%, максимум составит 5%.

Запуск трехфазного двигателя от однофазной сети без конденсатора

Запуск трехфазного двигателя от однофазной сети без конденсатора

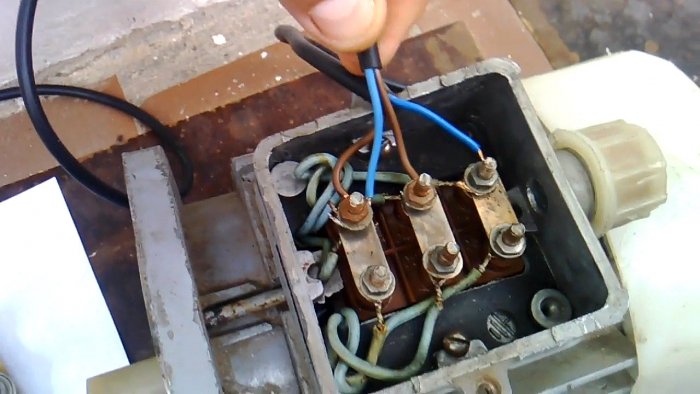

Однофазная сеть подключается:

Запуск трехфазного двигателя от однофазной сети без конденсатора

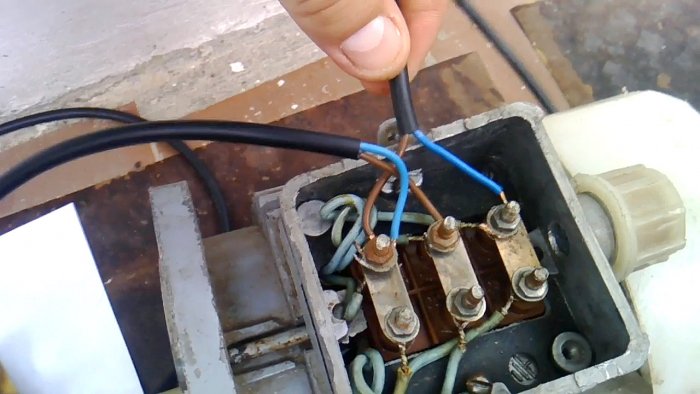

Пусковое устройство подключается к двигателю вместо конденсатора.

Запуск трехфазного двигателя от однофазной сети без конденсатора

Подключенный к устройству резистор позволяет регулировать обороты двигателя. Устройство также можно включить на реверс.

Запуск трехфазного двигателя от однофазной сети без конденсатора

Для эксперимента взят старый двигатель еще советского производства.

Запуск трехфазного двигателя от однофазной сети без конденсатора

С данным пусковым устройством двигатель запускается мгновенно и работает без каких-либо проблем. Такую схему можно использовать практически на любом двигателе мощностью до 3 кВт.

Запуск трехфазного двигателя от однофазной сети без конденсатора

Примечание: в сети 220 В двигатели мощностью более 3 кВт включать просто не имеет смысла – бытовая электропроводка не выдержит нагрузки.

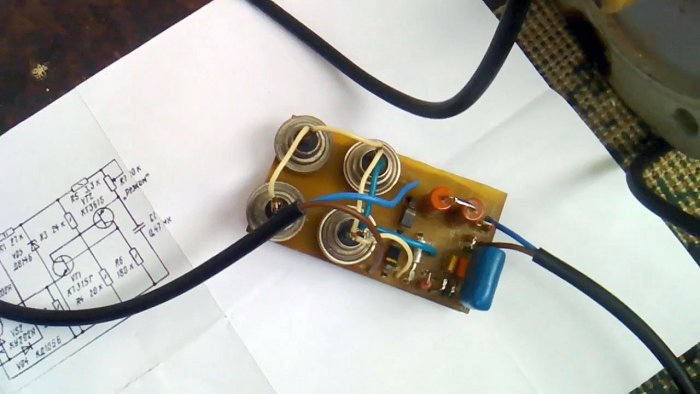

В схеме можно использовать любые тиристоры, ток которых не менее 10 А. Диоды 231, также 10-амперные.
Примечание: у автора в схеме установлены диоды 233, что не имеет значения (только они идут по напряжению 500 В) −поставить можно любые диоды, которые имеют ток 10 А и удерживают более 250 В. Устройство компактно. Автор схемы собрал резисторы просто наборами, чтобы не тратить время на подборку резисторов по номиналу. Теплоотвод не требуется. Установлен конденсатор, стабилитрон, два диода 105. Схема получилась очень простая и эффективная в работе.

Запуск трехфазного двигателя от однофазной сети без конденсатора

Рекомендуется для использования – сборка пускового устройства проблем не создаст. В итоге при подключении двигатель стартует на своей максимальной мощности и практически без ее потери в отличие от стандартной схемы с использованием конденсатора.

Конструктивные особенности

Перед тем как приступать к работе, разберитесь с конструкцией АД (асинхронный двигатель).

Устройство состоит из двух элементов — ротора (подвижная часть) и статора (неподвижный узел).

Статор имеет специальные пазы (углубления), в которые и укладывается обмотка, распределенная таким образом, чтобы угловое расстояние составляло 120 градусов.

Обмотки устройства создают одно или несколько пар полюсов, от числа которых зависит частота, с которой может вращаться ротор, а также другие параметры электродвигателя — КПД, мощность и другие параметры.

При включении асинхронного мотора в сеть с тремя фазами, по обмоткам в различные временные промежутки протекает ток.

Создается магнитное поле, взаимодействующее с роторной обмоткой и заставляющее его вращаться.

Другими словами, появляется усилие, прокручивающее ротор в различные временные промежутки.

Если подключить АД в сеть с одной фазой (без выполнения подготовительных работ), ток появится только в одной обмотке.

Создаваемого момента будет недостаточно, чтобы сместить ротор и поддерживать его вращение.

Вот почему в большинстве случаев требуется применение пусковых и рабочих конденсаторов, обеспечивающих работу трехфазного мотора. Но существуют и другие варианты.

Особенности конструкции асинхронных трехфазных моторов

Асинхронные машины переменного тока – это просто находка для любого хозяина. Вот только подключить к бытовой сети их оказывается проблематично. Но все равно можно найти подходящий вариант, при использовании которого потери мощности окажутся минимальными.

Подключения двигателя 380 на 220 без конденсатора

Перед тем, как подключить двигатель 380 на 220, нужно разобраться с его конструкцией. Он состоит из таких элементов:

  1. Ротор, изготовленный по типу «беличья клетка».
  2. Статор с тремя одинаковыми обмотками.
  3. Клеммная коробка.

Обязательно на двигателе должен быть металлический шильдик – на нем прописаны все параметры, даже год выпуска. В клеммную коробку выходят провода из статора. При помощи трех перемычек все провода коммутируются между собой. А теперь давайте рассмотрим, какие схемы подключения мотора существуют.

Подключение по схеме «звезда»

У каждой обмотки есть начало и конец. Перед тем, как подключить двигатель 380 на 220, нужно выяснить, где концы обмоток. Для соединения по схеме «звезда» достаточно установить перемычки таким образом, чтобы все концы были замкнуты. Три фазы нужно подключать к началам обмоток. При запуске двигателя от трехфазной сети желательно использовать именно эту схему, так как при работе не индуцируются высокие токи.

Подключения двигателя 380 на 220 без конденсатора

Но добиться высокой мощности вряд ли удастся, поэтому применяют на практике гибридные схемы. Запускают мотор с включенными обмотками по схеме «звезда», а при выходе на устоявшийся режим происходит переключение на «треугольник».

Подключение двигателя с помощью частотного преобразователя

Этот способ одновременно является самым простым, прогрессивным и дорогим. Хотя, если вам нужна функциональность от электропривода, никаких денег не пожалеете. Стоимость самого простого преобразователя частоты составляет около 6000 рублей. Но с его помощью не составит труда двигатель на 380 подключить на 220 В. Но нужно правильно выбрать модель. Во-первых, нужно обращать внимание на то, к какой сети разрешается производить подключение прибора. Во-вторых, обратите внимание на то, сколько выходов у него.

Для нормальной работы в бытовых условиях вам необходимо, чтобы частотный преобразователь подключался к однофазной сети. А на выходе должно быть три фазы. Рекомендуется внимательно изучить инструкцию по эксплуатации, чтобы не ошибиться с подключением, в противном случае могут погореть мощные транзисторы, которые установлены в устройстве.

Как подключить с реверсом

В жизни бывают ситуации, когда требуется изменить направление вращения мотора. Это возможно и для трехфазных ЭД, применяемых в бытовой сети с одной фазой и нулем.

Для решения задачи требуется один вывод конденсатора подключать к отдельной обмотке без возможности разрыва, а второй — с возможностью переброса с «нулевой» на «фазную» обмотку.

Для реализации схемы можно использовать переключатель с двумя положениями.

К крайним выводам подпаиваются провода от «нуля» и «фазы», а к центральному — провод от конденсатора.

Как подключить по схеме «звезда-треугольник» (с тремя проводами)

В большей части в ЭД отечественного производства уже собрана схема звезды. Все, что требуется — пересобрать треугольник.

Главным достоинством соединения «звезда/треугольник» является тот факт, что двигатель выдает максимальную мощность.

Несмотря на это, в производстве такая схема применяется редко из-за сложности реализации.

Чтобы подключить мотор и сделать схему работоспособной, требуется три пускателя.

К первому (К1) подключается ток, а к другому — обмотка статора. Оставшиеся концы подключаются к пускателям К3 и К2.

Далее обмотка последнего пускателя (К2) объединяется с оставшимися фазам для создания схемы «треугольник».

Когда к фазе подключается пускатель К3, остальные концы укорачиваются, и схема преобразуется в «звезду».

Учтите, что одновременное включение К2 и К3 запрещено из-за риска короткого замыкания или выбиванию АВ, питающего ЭД.

Чтобы избежать проблем, предусмотрена специальная блокировка, подразумевающая отключение одного пускателя при включении другого.

Читайте также:

Принцип работы схемы прост:

  • При включении в сеть первого пускателя, запускается реле времени и подает напряжение на третий пускатель.
  • Двигатель начинает работу по схеме «звезда» и начинает работать с большей мощностью.
  • Через какое-то время реле размыкает контакты К3 и подключает К2. При этом электродвигатель работает по схеме «треугольник» со сниженной мощностью. Когда требуется отключить питание, включается К1.

Присоединяйтесь к обсуждению

Вы можете опубликовать сообщение сейчас, а зарегистрироваться позже. Если у вас есть аккаунт, войдите в него для написания от своего имени.
Примечание: вашему сообщению потребуется утверждение модератора, прежде чем оно станет доступным.

Проверка работоспособности

Как подключить однофазный двигатель без конденсатора

Как проверить работоспособность двигателя путем визуального осмотра?

Ниже перечислены дефекты, которые сигнализируют о возможных проблемах с двигателем, их причиной могла стать неправильная эксплуатация или перегрузка:

  1. Сломанная опора или монтажные щели.
  2. В середине мотора потемнела краска (указывает на перегревание).
  3. Через щели в корпусе внутрь устройства втянуты сторонние вещества.

Чтобы проверить работоспособность двигателя, следует включить его сначала на 1 минуту, а затем дать поработать около 15 минут.

Если после этого двигатель окажется горячим, то:

  1. Возможно, подшипники загрязнились, зажались или просто износились.
  2. Причина может быть в слишком высокой емкости конденсатора.

Отключите конденсатор, и запустите мотор вручную: если он перестанет нагреваться – необходимо уменьшить конденсаторную емкость.

Полезные советы

Несколько полезных советов, как подключить электродвигатель с 3 проводами, чтобы избежать проблемы во время эксплуатации:

  1. Перед началом работы мотор рекомендуется испытать на холостом ходу, если он функционирует исправно – затем под нагрузкой.
  2. При сильном нагреве корпуса даже без нагрузки необходимо понизить ёмкость рабочего конденсатора.
  3. Если после пуска мотор просто гудит, но не вращает вал, то можно задать ему старт вручную – крутанув вал. Далее можно повысить ёмкость пускового конденсатора.
  4. При остановке двигателя под рабочей нагрузкой, следует повысить ёмкость рабочего конденсатора.

Полезная информация! Правильно рассчитать ёмкость конденсатора можно только с учётом номинала мощности мотора. При недогрузке возникнет перегрев и ёмкость нужно будет снижать.

Смотрите в ролике, как подключить мотора по схеме звезды или треугольника:

tsveta-provodov-v-elektrike-kak-markiruyutsya-i-kak-opredelit-naznachenie-provoda-bez-markirovki-116455.jpg

Обзор моделей

Одними из наиболее популярных являются электродвигатели серии АИР. Существуют модели, исполненные на лапах 1081, и модели комбинированного исполнения – лапы + фланец 2081.

Электродвигатели в исполнении лапы+фланец обойдутся примерно на 5% дороже, чем аналогичные на лапах.

Как правило, производители предоставляют гарантию от 12 месяцев.

Для электродвигателей, имеющих высоту вращения 56-80 мм, исполнение станины алюминиевое. Двигатели с высотой вращения более 90 мм представлены в чугунном исполнении.

Модели различаются между собой по мощности, частоте вращения, высоте оси вращения, КПД.

Чем мощнее двигатель, тем выше его стоимость:

  1. Двигатель с мощностью 0.18 кВт можно приобрести за 3 тыс. рублей (электродвигатель АИРЕ 56 B2).
  2. Модель с мощностью 3 кВт будет стоить уже около 10 тыс. рублей (АИРЕ 90 LB2).

Высота оси вращения для моторов с 1 фазой варьируется от 56 мм до 90 мм и напрямую зависит от мощности: чем мощнее двигатель, тем больше высота оси вращения, а значит и цена.

Различные модели имеют разный КПД, обычно от 67% до 75%. Больший КПД соответствует большей стоимости модели.

Следует обратить внимание также на двигатели, выпускаемые итальянской компанией ААСО, основанной в 1982 году:

  1. Так, электромотор ААСО серии 53, рассчитан специально для применения в газовых горелках. Эти моторы также могут быть использованы в установках для мойки, генераторах теплого воздуха, системах централизованного обогрева.
  2. Электромоторы серий 60, 63, 71 разработаны для использования в установках водоснабжения. Также, фирма предлагает универсальные двигатели серий 110 и 110 компакт, которые отличаются разнообразной сферой применения: горелки, вентиляторы, насосы, подъемные устройства и другое оборудование.

Купить моторы производства компании ААСО можно по цене от 4600 рублей.
