Способ №1

Для изготовления простого прибора нужно заранее подготовить все составляющие и инструменты:

  • брусок деревянный 8х3х2 см;
  • батарейку «крона» или аналог на 9В с коннектором под контактный разъем;
  • модуль лазерный на 3-5 В с красным лучом;
  • 2 батарейки CR2032 с пластиковым держателем с клеммами;
  • половинку круглого зеркальца;
  • небольшой двигатель постоянного тока (5-12В);
  • паяльник и припой;
  • медную проволоку;
  • ножовку по металлу;
  • пистолет для термоклея со стержнем;
  • линейку;
  • маркер;
  • изоленту.

Материалы для изготовления

к содержанию ↑

Порядок действий

Вначале отделяют от бруска кусок указанного размера, который послужит основой нивелира. С помощью нескольких отрезов проволоки стыкуют пластиковый держатель с клеммами и модуль, учитывая полярность. Аналогичным образом поступают с коннектором батарейки и двигателем.

Далее зеркальце проклеивают изолентой, чтобы не допустить повреждения поверхности. С тыльной стороны с помощью линейки находят середину, помечают маркером и по отметке приклеивают вал движка термоклеем.

Крепление двигателя с зеркалом

Затем этим же клеем фиксируют «крону» на конце бруска, а двигатель с зеркалом – с торца. Вал двигателя нужно расположить за пределами бруска, иначе зеркало не сможет двигаться вокруг оси.

Важно! Лазерный модуль с держателем батарейки наклеивают последним, причем действуют как можно аккуратнее, ведь от ровности будет зависеть точность линий луча на разных поверхностях.

После снимают изоленту с зеркала, вставляют 2 батарейки CR2032 в отсек для них. Для работы с нивелиром нужно подключить питание, направить луч на стену или потолок и оценить результат.

При закреплении нивелира на пузырьковом уровне и регулировки его положения относительно базы можно получить отлично различимую отметку. Работать с таким прибором можно по гипсокартону, плитке, ламинату и другим основаниям.

Работа самодельного нивелира

к содержанию ↑

Пошаговое руководство

Первый шаг

Для изготовления лазерного уровня своими руками нам понадобиться, и пожалуй самое главное, это сам излучатель с крестом, в который встроены уже две маленькие призмы отвечающие за проецирование горизонтальной и вертикальной линии.

Второй шаг

Нам надо найти или создать механизм на подобие маятника. Можно взять внутренности старого джойстика, как показано на видео ниже, либо собрать самостоятельно из металлических, пластиковых или деревянных деталей, главное, чтобы все соединения свободно ходили относительно друг друга.

Подглядеть строение маятника можно у настоящего лазерного построителя плоскостей на фото:

Компенсатор лазерного уровня

Третий шаг

Далее мы устанавливаем наш модуль в маятник, для этого в нижней части маятника делаем соответствующее отверстие диаметром с толщину модуля.

Когда наш условный компенсатор собран, нам надо сделать грузики, которые помогут нам в настройке самодельного лазерного уровня.

Четвёртый шаг

Мы делаем два отверстия в стволе маятника, а именно поперечное и продольное, для последующей установки шпилек с резьбой с двух сторон.

На все четыре получившихся конца надо накрутить по две или три гайки, исходя из того от какого веса маятник будет реагировать на перевес.

Таким образом у нас получилось устройство, у которого мы можем смещать центр тяжести, а соответственно и положение лазерных линий.

Пятый шаг

Берём батарейный отсек от какой-нибудь старой игрушки на 3 или 4 батарейки, на две будет мало, поэтому наш самодельный лазерный уровень будет быстро садиться, а больше четырёх будет тяжёлый.

Желательно отсек сделать через выключатель, так будет намного удобнее. Переключатель также можно взять от старой ненужной игрушки, благо этого добра сейчас навалом.

Шестой шаг

Всё наше собранное своими руками устройство нужно установить в какой-то корпус, здесь можно взять к примеру, часть пластиковой сантехнической трубы диаметром 110 мм с заглушкой.

Пластиковая труба с крышкой, будущий корпус для лазерного уровня

Прикручивает самодельный компенсатор к крышке и вставляем в трубу, но предварительно нужно прорезать апертуры (окошки) для лазерных лучей.

Седьмой шаг настройка

Когда вся сборка лазерного уровня своими руками завершена, требуется его настройка. Для точной юстировки можно использовать дешёвый водный уровень, которым даём две отметки на стене на расстоянии друг от друга, примерно 5-6 метров.

По этим двум точкам проверяем горизонталь, если она ровно проходит через эти точки, то регулировка не требуется. При отклонении лазерной линии от заданной черты используем наши гайки на шпильках, передвигая которые будет меняться и положение лазерной плоскости.

Вертикальную линию можно проверить по простому нитяному отвесу.

Способ №2

Еще один метод изготовления лазерного нивелира предполагает применение обычной лазерной указки, которую можно раздобыть в любом магазине детских игрушек. Также нужно подготовить:

  • уровень пузырьковый;
  • колышек из дерева 1-1,3 метра диаметром 5-6 см;
  • кусок резины;
  • лист доски или фанеры по длине пузырькового уровня;
  • хомуты;
  • саморезы.

Сборка лазерного нивелира

Подготавливают указку: для увеличения яркости луча разбивают стекло в насадке, предварительно заклеив кончик картоном. С помощью хомутов закрепляют на пузырьковом уровне указку, а для облегчения регулировки направления луча под указку подкладывают кусочек резины.

Далее делают подставку:

  1. Один конец колышка или бруска затачивают для удобства закрепления в грунте.
  2. Прикручивают лист фанеры ко второму концу бруска саморезами, расположив строго перпендикулярно (это позволит сохранить точность измерений).
  3. Если предполагается ставить нивелир на твердые поверхности (например, на бетон), ко второму концу колышка тоже прикручивают лист фанеры.

Перед использованием нивелира подставку вбивают или ставят на землю, ее положение выравнивают пузырьковым уровнем (пузырек при этом стоит строго по центру). Указку включают, появившуюся точку на стене отмечают карандашом.

Подставку осторожно вращают по оси в горизонтальной плоскости до следующей пометки, после чего две точки соединяют между собой. Такой уровень удобнее всего применять для ровного монтажа электропроводки.

к содержанию ↑

Способ №3

Для еще одного варианта изготовления лазерного нивелира потребуется таз с водой. Дело в том, что горизонтальная водная плоскость может служить базой для настройки лазерного луча.

Действуют таким образом:

  1. Наливают в таз или широкое ведро воду под край.
  2. Берут кусок пенопласта, строго посередине фиксируют лазерную указку.
  3. Пенопласт кладут на воду, включают указку.
  4. Емкость ставят на уровне будущей линии на стене, которую надо наметить.
  5. Поворачивают лазер в нужную сторону и отмечают карандашом точки на стене.

Важно! Если для создания лазерного нивелира выбран этот метод, нужно учесть, что при неправильном центровании указки и наличии перекоса в одну сторону горизонтальность луча нарушится. Отметки будут выставлены неверно.

к содержанию ↑

Заводской уровень или кустарная разработка

Если сравнивать уровень, изготовленный собственными руками и заводской нивелир, то по рабочим характеристикам, последний естественно обходит кустарный аналог. Преимущества, прежде всего, связаны с точностью и длиной линии. На этом они практически и исчерпываются. Самодельному прибору вполне по силам отметить на поверхности несколько точек. После чего оператору останется провести по ним линию.

Показатели уровней, выполненных из лазерных указок, превосходят водные аналоги. Само собой они лучше и точнее традиционного отвеса. Полученных параметров с избытком хватает для выполнения бытовых операций. При этом владелец экономит несколько тысяч рублей. К плюсам кустарных изделий, также относятся:

  • Высокая скорость работы оператора;
  • Сравнительно большая длина луча;
  • Функциональность и простота применения.

Лазерные указки универсальны. Их применяют для разметки настенной, напольной, потолочной поверхности. Лучи проецируются как по горизонтали, так и в вертикальной проекции. Способы изготовления уровней, представленный выше, обеспечивают широкий простор для маневра. В одном случае потребуется дрель и деревянные брусья, в другом старый привод от плеера, самый простой вариант предполагает указку, кусок пенопласта и бадью с водой.

Ответ на вопрос покупать или не покупать зависит от целей и объема работы. Если разметка ведется эпизодически, тратить лишние деньги не нужно. Если же прибор нужен для профессиональной деятельности, его лучше купить, тем более что на кону и реноме исполнителя.

Резюмируя, каждый человек может сделать лазерный уровень и в домашних условиях . Для этого потребуется указка, минимум компонентов и лишний час времени.

Друзьям это тоже будет интересно

Как пользоваться

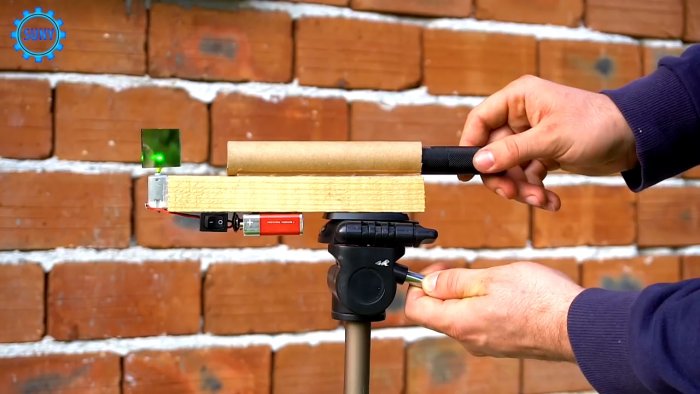

В трубку уровня вставляется указка.

Как сделать простой лазерный уровень из указки

Как сделать простой лазерный уровень из указки

Поскольку она входит с усилием, то зажимается ее кнопка и светодиод горит не переставая. Теперь, если включить моторчик, то вращающееся на его валу зеркальце будет отбивать лазерный луч.

Как сделать простой лазерный уровень из указки

В результате устройство сделает из точки ровную горизонтальную линию, освещающую ближайший периметр стен.

Как сделать простой лазерный уровень из указки

Ее можно использовать как ориентир при кладке плитки, навешивании шкафчиков, креплении карниза натяжного потолка, разметки штроб и т.д.

Как сделать простой лазерный уровень из указки

Луч очень ровный.

Как сделать простой лазерный уровень из указки

Преимущества такого самодельного нивелира

– очень низкая стоимость

– проецирует видимые лазерные линии на стены, а не точку

– самоустанавливающийся механизм

– возможность сделать очень точную настройку минимальной погрешности.

Способ №4

Изготовление крестового нивелира потребует более ответственного подхода. Понадобятся:

  • две лазерные указки;
  • тренога видеокамеры;
  • компакт-диски;
  • вращающийся электропривод (например, от ненужного плеера).

Компакт диски

Уровень сложности создания данного прибора выше, зато он идеально подходит для стройки и ремонта, меблировки помещений, особенно для сбора кухонных шкафов.

Ход работы будет следующим:

  1. Два компакт-диска склеивают между собой, чтобы увеличить их общую толщину и предотвратить зацепку указки при вращении.
  2. К дискам присоединяют обе лазерные указки изолентой или скотчем.
  3. Плеер ставят на треногу, которая должна свободно подниматься по вертикали и горизонтали.
  4. Диски с указками ставят в плеер и вращают по оси.
  5. Линии, которые появляются на стене, отмечают с помощью бруска и карандаша.

к содержанию ↑

Не забывайте о технике безопасности!

  • Не используйте лазерную указку большой мощности (не более 5 мВт).
  • Избегайте попадания лазерного луча в глаза.

Недостатки самодельного лазерного уровня

– долго устанавливается, так как нет магнитов снизу

– маленькая развёртка лучей

– кропотливая работа

– имеет не законченный вид

Пробуйте, собирайте своими руками, если не получится или не хватит усидчивости, то всегда можно приобрести готовый продукт, хотя бы из подборки дешёвых лазерных уровней.

Рекомендуемые обзоры и статьи

Способ №5

Для изготовления лазерного нивелира по такой методике нужно подготовить:

  • лазерную указку высокой мощности;
  • брусок из дерева длиной 50 см и толщиной 25х25 мм;
  • шнур строительный;
  • опору или обычную палку;
  • дрель.

Лазерная указка большой мощностиЛазерная указка большой мощности

Брусок просверливают с двух сторон так, чтобы получилось два параллельных друг другу отверстия. В одном отверстии надежно закрепляют указку, во второе вставляют и фиксируют с обратной стороны шнурок.

Важно! Строительный шнур позволит устанавливать нивелир над поверхностью пола. Дырка под него должна быть такого размера, чтобы он свободно перемещался при движении.

Опору закрепляют на поверхности пола, иначе работа нивелира будет неточной. Готовое устройство подвешивают в центре помещения, указку направляют в нужную сторону и отмечают линии по проектируемому лучу.

При необходимости нивелир направляют в любую сторону, меняют положение палки. При этом делают соответствующие пометки, а затем соединяют их по линейке.

При помощи простых и не затратных методов можно самостоятельно изготовить лазерный нивелир, который будет работать не хуже магазинных приборов. Это позволит быстрее начать строительный или отделочный процесс и снизить общую себестоимость работ.
